Thực hành bài 5 trang 23 SGK Công Nghệ 9 – Lắp đặt mạng điện trong nhà

Mục I

I. DỤNG CỤ, VẬT LIỆU VÀ THIẾT BỊ

1. DỤNG CỤ

* Kìm cắt dây

* Kìm mỏ nhọn

* Kìm tròn

* Dao nhỏ

* Tua vít

* Mỏ hàn

2. VẬT LIỆU VÀ THIẾT BỊ:

* Hộp nối dây.

* Đai ốc nối dây.

* Dây điện lõi một sợi.

* Dây điện mềm lõi nhiều sợi

* Nhựa thông

* Thiếc hàn

* Băng dính cách điện

* Giấy ráp.

Mục II

II.NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH

1. Một số kiến thức bổ trợ

a) Các loại mối nối dây dẫn điện

– Dẫn điện tốt

– Có độ bền cơ học cao

– An toàn điện

– Đảm bảo về mặt mĩ thuật

b) Yêu cầu mối nối

2. Quy trình nối dây dẫn

a) Nối dây dẫn theo đường thẳng (nối nối tiếp)

* Dây dẫn lõi nhiều sợi

BƯỚC 1 : BÓC VỎ CÁCH ĐIỆN

– Bóc cắt vát

– Bóc phân đoạn hoặc

Có 2 cách bóc vỏ cách điện: Bóc vỏ cách điện bằng dao hoặc bóc vỏ cách điện bằng kìm tuốt dây

BƯỚC 2 : LÀM SẠCH LÕI

– Làm sạch lõi bằng giấy ráp (giấy nhám)

– Ta có thể làm sạch lõi bằng dụng cụ gì để mối nối tiếp xúc tốt, tăng tính dẫn điện.

BƯỚC 3: NỐI DÂY

– Uốn gập lõi.

– Vặn xoắn

– Kiểm tra mối nối

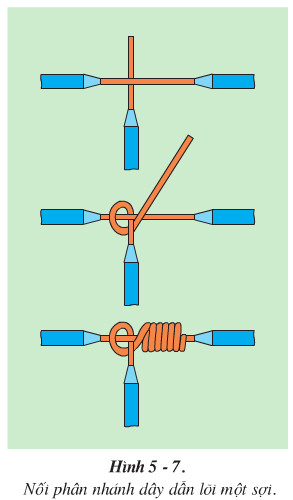

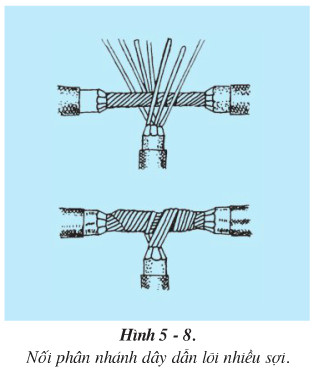

b) Nối rẻ (nối phân nhánh)

– Dây dẫn lõi 1 sợi

– Bóc vỏ cách điện và làm sạch lõi.

– Lồng lõi.

– Vặn xoắn.

– Kiểm tra mối nối.

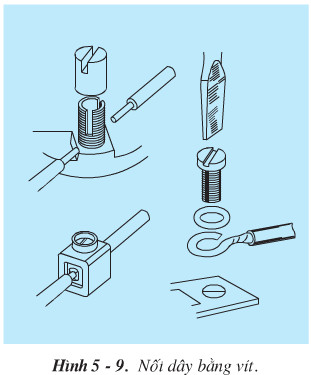

c) Nối dây dùng phụ kiện – Nối bằng vít

– Trình tự thực hiện nối dây dẫn bằng vít

– Làm đầu nối.

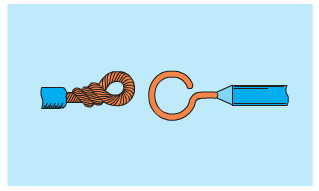

– Làm khuyên hở.

– Nối dây

– Làm khuyên kín

BƯỚC 4: HÀN MỐI NỐI

Tác dụng:

– Tăng sức bền cơ học.

– Dẫn điện tốt

– Không gỉ

Cách hàn:

– Làm sạch mối nối

– Láng nhựa thông

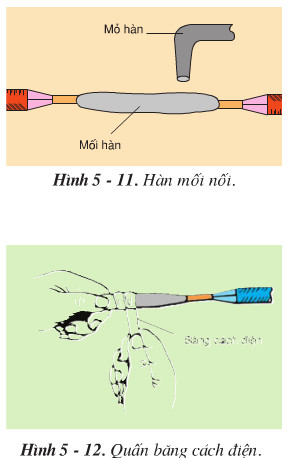

– Hàn thiếc mối nối

BƯỚC 5 : CÁCH ĐIỆN MỐI NỐI

– Cách điện mối nối bằng cách quấn băng cách điện

– Nối dây dẫn theo đường thẳng

– Nối rẻ

Mục III

III. ĐÁNH GIÁ

– Học sinh tự đánh giá chéo nhau dựa trên các tiêu chí:

+ Chất lượng sản phẩm thực hành.

+ Thực hiện theo quy trình.

+ Ý thức học tập, đảm bảo an toàn lao động và vệ sinh nơi làm việc.
