Giải mục 3 trang 60, 61, 62, 63 Chuyên đề học tập Toán 11 – Cánh diều

Hoạt động 5

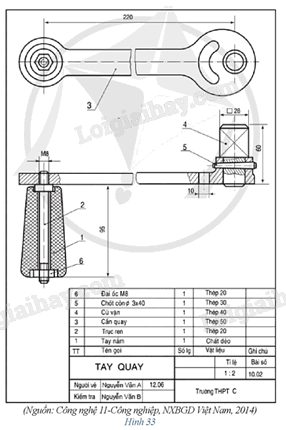

Quan sát bản vẽ lắp tay quay ở Hình 33, hãy cho biết:

Phương pháp giải:

Quan sát hình 33 để trả lời

Lời giải chi tiết:

a) Tỉ lệ được quy định là 1 : 2.

b) Các nét vẽ gồm những loại:

– Nét liền đậm;

– Nét liền mảnh;

– Nét đứt mảnh;

– Nét gạch dài – chấm – mảnh.

c) Ghi kích thước được thể hiện với các thành phần kích thước:

– Đường kích thước: vẽ bằng nét liền mảnh, ở đầu mút đường kích thước có vẽ mũi tên.

– Đường gióng kích thước: vẽ bằng nét liền mảnh, thường kẻ vuông góc với đường kích thước và vượt quá đường kích thước khoảng 2 ÷ 4 mm.

– Chữ số kích thước, chỉ số đo kích thước thực, không phụ thuộc vào tỉ lệ bản vẽ và thường được ghi trên đường kích thước.

Luyện tập 4

Người ta vẽ một cái đinh có chiều dài 20 mm. Khi sử dụng tỉ lệ phóng to 2 : 1, chiều dài cái đinh trên bản vẽ là bao nhiêu milimét?

Phương pháp giải:

Tỉ lệ phóng to 2 : 1 nên chiều dài trên bản vẽ gấp 2 lần so với ban đầu.

Lời giải chi tiết:

Khi sử dụng tỉ lệ phóng to 2 : 1, chiều dài cái đinh trên bản vẽ là: 20 . 2 = 40 (mm).
